抗震支架从设置到安装的知识点总结​​​！

今天小编为大家整理了抗震支架从设置到安装的几个知识点，以供大家在实际操作中做参考。抗震支架结构主要有3种

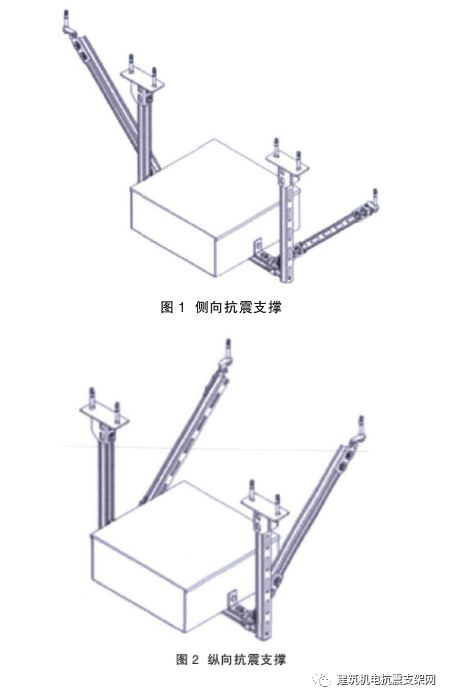

侧向支撑结构所谓侧向支撑(图 1)，是指抗震支架增设的斜支撑水平投影方向垂直于管道轴线。侧向支撑用以抵消地震水平荷载中关于垂直于管线方向的荷载，防止管线在地震中的侧晃运动，是整个抗震支撑系统中运用最多的支撑形式。支撑设置间距及最大设计间距可参阅《建筑机电工程抗震设计规范》相关内容。

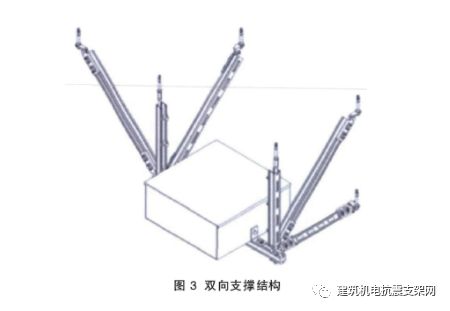

纵向支撑结构所谓纵向支撑(图 2)，是指斜支撑水平投影方向平行于管道轴线。纵向支撑用于消除地震水平荷载中平行于管线方向的荷载，防止管线在地震中整体纵向位移。不同于侧向支撑，纵向支撑在系统中设置的数目较少，每个直管段应至少设置一个纵向支撑支吊架，当两个纵向支撑间距超过设计最大间距，需要按《建筑机电工程抗震设计规范》第 8.2.3条要求间距增设纵向支架。双向支撑结构综合了侧向支撑和纵向支撑两种支撑形式特点的支撑结构即为双向支撑结构，又称四向支架(图 3)，一般适用于机电管线较多、支架承重较大的情况

抗震支吊架设置原则

每段水平直管道应在两端设置侧向抗震支吊架。

当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。

每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按要求间距依次增设纵向抗震支吊架。

刚性连接的水平管道，两个相邻的加固点间允许纵向偏移，水管及电线套管不得超过最大侧向支吊架间距的1/16，风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍。

水平管线在转弯处0.6m 范围内设置侧向抗震支吊架。

当水平管线通过垂直管线与地面设备连接时，管线与设备之间应采用柔性连接，水平管线距垂直管线600mm 范围内设置侧向支撑，垂直管线底部距地面超过150mm 应设置抗震支撑。

所有抗震支吊架必须和结构主体可靠连接，当管线穿越建筑沉降缝时应考虑沉降位移。

水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震支吊架。

侧向、纵向抗震支吊架其斜撑安装垂直角度宜为45º，且不得小于30º。

沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时，可将其作为一个侧向抗震支撑

抗震支吊架的安装质量要求

1组成抗震支吊架的所有构件应采用成品构件，并提供质量证明文件，型号、规格应符合设计要求。

2C型槽钢切割时应开口向下，避免切割时变形，切口毛刺打磨平滑并做防护处理。

3固定于混凝土结构的抗震支吊架，应采用具有机械锁键效应的后扩底锚栓，在安装过程中应钻孔深度到位，安装扭矩符合要求。

4固定于钢结构上的抗震支吊架，应采用专门的夹具进行连接，严禁钻孔和焊接。

5连接螺母与全螺纹吊杆和锚栓连接时，螺纹端头先按选入深度划线，旋入深度均应达到45%的螺母长度，安装后的全螺纹吊杆垂直偏差不应大于4°。

6抗震支吊架的斜撑安装，垂直角度宜为45°，且不得小于30°。

7抗震支吊架的斜撑与吊架的距离不得大于0.1m。

8抗震支吊架斜撑安装不应偏离其中心线2.5°。

9管夹与管道连接处应设置防震绝缘垫，防止连接处产生电化学腐蚀，管夹与管道的连接应稳固。

抗震支吊架的施工步骤

1对所保护结构进行分析和测量，确定抗震支吊架的安装布置与结构之间的连接方式。

2下料，按照测量尺寸对C型槽钢和全螺纹吊杆进行切割。

3吊点胀栓(或拧爆)安装

4垂直吊杆安装。

5横担或管束安装。

6侧向、纵向加固件安装。

抗震支吊架的施工要点

1每段水平直管道应在两端设置侧向抗震支吊架。

2每段水平直管道应至少设置一个纵向抗震支吊架。

3水管及电导管允许纵向偏移但不得大于最大侧向支吊架间距的1/16。

4风管、电缆桥架允许纵向偏移但不得大于其宽度的两倍。

5水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架。

6当水平管道通过垂直管道与地面设备连接时，管道与设备之间应采用柔性连接，水平管道距垂直管道0.6m范围内设置侧向支撑，垂直管道底部距地面大于0.15m应设置抗震支撑。

7当抗震支吊架吊杆长细比大于100或当斜撑杆件长细比大于200时，应采取加固措施。

8所有抗震支吊架应和结构主体可靠连接，当管道穿越建筑沉降缝时应考虑不均匀沉降的影响。

9水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。

10沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四周时，可作为一个侧向抗震支撑。

11连接立管的水平管道应在靠近立管0.6m范围内设置第一个抗震吊架;当立管长度大于1.8m时，应在其顶部及底部设置四向抗震支吊架。

当立管长度大于7.6m时，应在中间加设抗震支吊架;当立管通过套管穿越结构楼层时，可设置抗震支吊架;当管道中安装的附件自身质量大于25kg时，应设置侧向及纵向抗震支吊架。

12门型抗震支吊架至少应有一个侧向抗震支撑或两个纵向抗震支撑;同一承重吊架悬挂多层门型吊架，应对承重吊架分别独立加固并设置抗震斜撑;门型抗震支吊架侧向及纵向斜撑应安装在上层横梁或承重吊架连接处;当管道上的附件质量大于25kg且与管道采用刚性连接时，或附件质量为9kg～25kg且与管道采用柔性连接时，应设置侧向及纵向抗震支撑。
