电工知识：暗装式跷板开关的接线方法

一般来讲，跷板(或指甲式)开关均为暗装式，开关面板86×86mm，即86系列，较被广泛采用，比其它系列开关安装使用均较方便。常用开关的额定电流有5(6),10A两个级别。开关面板为磁白电玉粉压制而成，其弧型面板的开关被称为A86系列。

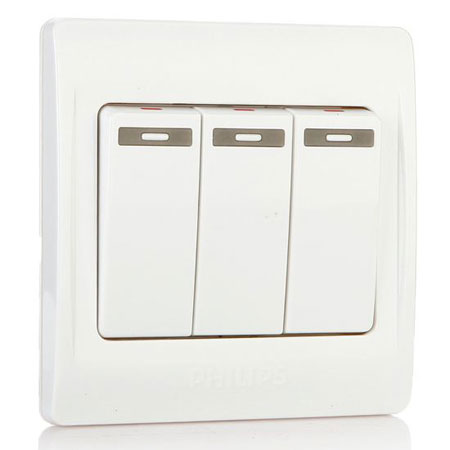

跷板开关的一块面板上，一般可装1—3个开关，称为单联、双联、三联开关。四联开关面板尺寸则为146mm×86mm×7mm。指甲式开关则可装成四联。此外还有带指示灯开关，指示灯在开关断开时，可显示方位辨清开关位置，方便操作;还有开关接通时指示灯亮的指示电源接线形式，能够识别线路是否有电，便于维修。跷板上设置防溅罩，正面为一透明有弹性的薄膜，可隔着薄膜按动跷板，密封性能好，不怕水淋和潮气。

跷板开关同暗扳把开关相同，每一联即是一个单独的开关，能分别控制一盏灯，每一联内接线柱数量不同，双线的为单控开关，三线的为双控开关，可根据需要进行组合。

跷板(或指甲式)开关安装接线时，应使开关切断相线，并应根据跷板或面板上的标志来确定面板的装置方向。面板上有指示灯的，指示灯应在上面，跷板上有红色标记的应朝上安装，面板上有产品标记或带有英文字母的不能装反，不应把ON反装成NO，当跷板或面板上无任何标记的，应装成跷板下部按下时，开关应处在合闸的位置，跷板上部按下时，应处在断开位置，即从侧面看跷板上部突出时灯亮，下部突出时灯熄。

同一场所中开关的切断位置应一致，且操作灵活，按点接触可靠。安装在潮湿场所室内的开关，应使用面板上带有薄膜的防潮防溅开关。在塑料管暗敷设工程中，不应使用带金属安装板的跷板开关。

凡几盏灯集中由一个地点控制时，选用双联及以上开关既可以节省配管又可以节省管内所穿导线。在安装接线时，需考虑好开关控制灯具的顺序，使其位置相互对应，方便操作。双联及以上开关接线时，如使用开关后笨为单元组合形式的电源相线不应拼接，要做好并接头连接。

若用开关后罩是整体式的，二联及三联共用端属于一个整体，电源相线在插入开关一个共用端接线桩就可以了，方便安装或去除接头。开关在接线时，要把盒内的导线理顺好，依次接线后，将盒内导线盘成圆圈，放置于开关盒内。在安装固定面板时，应用手将面板与墙面顶严，防止面板安装孔损坏。安装好的开关面板，应紧贴建筑物装饰面，开关面板安装孔上有装饰帽子的应一并装好。安装开关时，不得弄脏和碰坏墙面，要保持墙面的清洁。开关安装后，墙面不应再次喷浆或刮大白，以保持面板的清洁。
